ネットワーク設計

IPテレフォニー/イーサネット/ワイヤレス802.11 b / aネットワークソリューション
イーサネットおよびワイヤレスネットワークシステムは、次の機能を提供します。
  • Rapid SpanningTreeプロトコルを利用した動的フェールオーバーリンクによる冗長ネットワークトポロジ;
  • コアスイッチ間の8000 Mbps（8 Gbps）全二重冗長バックボーントランク;
  • 端末装置用のスイッチドイーサネット100Mbps全二重接続;
  • IP電話および無線アクセスポイント用のCisco POE（Power over Ethernet）プロビジョニング。機器に電力を供給するためにネットワークケーブルを使用します;
  • 特定のエリアのワイヤレスデュアルバンド802.11b / 802.11aカバレッジ;
  • 中断することなく、アクセスポイント間での電話機とラップトップの透過的なローミング;
  • dot1Qを使用した無線ネットワーク内の音声トラフィックに対するQoSの提供;< /li>
  • dot1Q VLANおよびdot1P CoS（Class of Service）を使用したイーサネットスイッチドネットワークの音声およびビデオに対するQoSの提供;
  • ネットワークスイッチとワイヤレスアクセスポイントのリモート管理性。

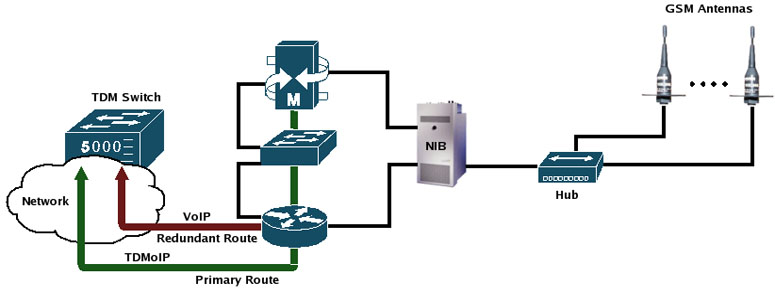

自動車で提案されているGSM配電ネットワークは、SIB Cat 5ケーブルを使用して、ボード上の異なるデッキに設置されたNIB（Network In The Box）とGSMアンテナの間で1.8 GHz RF信号を伝送しました。システムはすべてのデッキと直径400mのスペースをカバーしています。解決策は、ネットワーク全体に給電する単一のNIBを提供することに焦点を当てます。

4

GSMシステムは、以下を提供するように設計されています：
  • MSC（Mobile Switching Center）、BSC（Base Station Controller）、およびBTS（Base Transceiver Station）を統合した完全なオンボードGSMネットワークで、1800 Mhzの周波数で動作します。GSM Distribution NetworkはSTP Cat 5ケーブルを使用して、ボード上のさまざまなデッキに設置されたNIBとGSMアンテナ間で1.8 GHz RF信号を伝送します。システムはすべてのボードスペースをカバーします；
  • 最大14同時通話の容量；
  • 船内の登録されたGSM携帯電話から船舶内のIP電話へ無料で電話をかける機能；
  • 機内登録GSM携帯電話から他の機内登録GSM携帯電話への無料通話が可能；
  • 搭載された登録済みGSM携帯電話からVoIPを介して国際的な目的地へ無料で電話をかける機能；
  • 船のIPテレフォニーから車載登録済みGSM携帯電話への無料着信通話を受信する機能；
  • 陸上のGSMプロバイダとの相互接続契約が確立されている場合、着信および発信のためのGSM電話のローミング；< /li>
  • GSMネットワークの遠隔管理容易性。

自動車に実装されているリアルタイムのビデオ配信ネットワークは、キャリアプロトコルとしてIPを使用しています。このシステムは、衛星から20のデジタルビデオプログラムを受信するように設計されています。 IPカプセル化の前に、選択されたすべてのビデオチャネルがシングルプログラムトランスポートストリームに分割されます。 IPマルチキャストはUDPを使用して、すべてのライブ番組をモーターベッセルの各部屋のエンドユーザーに送信します。

配電ネットワーク機器は以下を提供する：>
  • 20のMPEG-2エンコードTVチャンネルがエンドユーザーにストリーミング；
  • 数千以上のレコードで構成されるAudio-on-Demandサーバーへのアクセス；
  • 1000を超えるレコードで構成されるVideo-on-Demandサーバーにアクセスします；
  • システムソリューションは柔軟であるため、システムを簡単に拡張できます。

5

750時間のコンテンツ（4.4Tバイト）を格納します。現場で利用可能な電源はAC 220Vで、電力はUPSを使用して調整されています。
冗長連続電源システムは、サーバールームと放送室の間でデュアルマリタイムケーブルN2XH-J 5x4mm2（2Ph + 2N + 1G）で電力を伝送するために使用されます。このソリューションは、BroadcastingラックとServer Rack内のすべての機器に冗長電源を供給することに重点を置いています。

無停電電源システムは、次の機能を提供するように設計されています：
  • 冗長性保証；
  • サーバールームと放送室の電気機器の電源。
  • さらに、電力システムは他の機器に供給される電力のかなりの余裕があります。
